IAMMETER запускает домашний солнечный комплект WEM2067 + WPC3700
IAMMETER запускает домашний солнечный комплект WEM2067 + WPC3700
IAMMETER запустила новый домашний солнечный комплект, который объединяет двухканальный Wi-Fi счётчик энергии WEM2067 с Wi-Fi контроллером мощности WPC3700.
Разработанный для однофазных бытовых фотоэлектрических систем, комплект обеспечивает полный путь от мониторинга домашней солнечной фотоэлектрической системы до автоматического использования избытка солнечной энергии. Он измеряет мощность сети и выход инвертора в реальном времени, затем направляет доступную избыточную солнечную энергию в обычный электрический водонагреватель.
Перед покупкой: два важных требования
Этот комплект предназначен только для систем, которые соответствуют обоим следующим требованиям:
- Как электросеть, так и выход солнечного инвертора должны быть однофазными. Комплект не подходит для трёхфазного подключения к сети или трёхфазного солнечного инвертора.
- Водонагреватель должен использовать обычный резистивный нагревательный элемент. WPC3700 нельзя использовать для управления тепловым насосом водонагревателя.
Что входит в комплект?

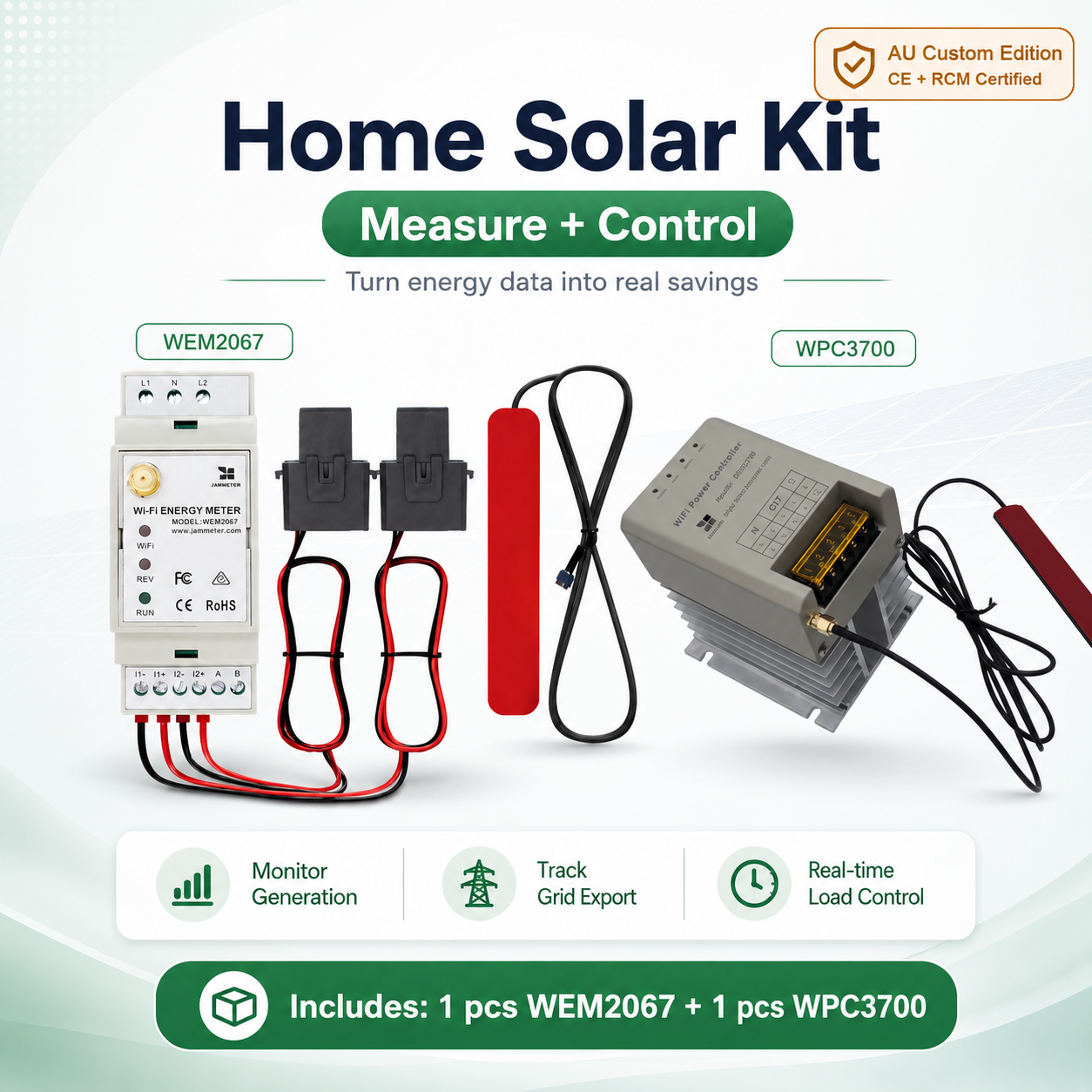

Домашний солнечный комплект включает:
- 1 × IAMMETER WEM2067 двухканальный Wi-Fi счётчик энергии
- 1 × IAMMETER WPC3700 Wi-Fi контроллер мощности
Посмотреть домашний солнечный комплект WEM2067 + WPC3700
После установки комплекта вы также можете принять участие в программе IAMMETER по собственному потреблению солнечной энергии, поделиться реальными результатами на открытом форуме и получить 2 000–10 000 наградных баллов IAMMETER (RP) в зависимости от измеренного улучшения и влияния опубликованного вами практического примера.
Измерение сети и солнечного инвертора с WEM2067
WEM2067 предоставляет два независимых измерительных канала:
- Один канал измеряет мощность, импортируемую из сети или экспортируемую в сеть.
- Другой канал измеряет выход однофазного солнечного инвертора.
Имея обе точки данных, система может отслеживать выработку солнечной энергии и обмен с сетью в реальном времени и определять, когда доступна избыточная солнечная мощность.
Типовая схема подключения
В этом примере CTb измеряет мощность, получаемую из сети или отдаваемую в сеть, а CTa — выход переменного тока однофазного солнечного инвертора. Указанные на схеме направления трансформаторов тока важны для правильного измерения импорта/экспорта и солнечной генерации.
WPC3700 устанавливается в цепь питания электрического водонагревателя после устройства защиты цепи. Штатный термостат водонагревателя остаётся в цепи, защитное заземление также сохраняется. Монтаж должен выполнять квалифицированный электрик с соблюдением местных электротехнических норм.
Использование WPC3700 для нагрева воды за счёт солнечного избытка
WPC3700 управляет мощностью, подаваемой на обычный резистивный электрический водонагреватель. Когда доступна избыточная солнечная энергия, он регулирует потребление мощности нагревателя таким образом, чтобы большая часть избыточной фотоэлектрической генерации использовалась для нагрева воды вместо экспорта в сеть.
По мере изменения доступного солнечного избытка WPC3700 соответствующим образом регулирует мощность нагрева. Это превращает водонагреватель в гибкую тепловую аккумулирующую нагрузку без необходимости в аккумуляторе.
Узнайте больше о том, как IAMMETER использует избыточную фотоэлектрическую энергию для нагрева воды в решении управление солнечным избытком для нагрева воды.
Увеличение собственного потребления солнечной энергии
Без управления нагрузкой дом может экспортировать значительную часть дневной солнечной генерации, а затем использовать электроэнергию из сети для нагрева воды.
WEM2067 и WPC3700 работают вместе, чтобы изменить этот энергетический поток:
- WEM2067 измеряет импорт/экспорт сети и выход инвертора.
- Система определяет доступный солнечный избыток.
- WPC3700 регулирует потребление мощности водонагревателя.
- Больше солнечной энергии потребляется непосредственно в доме.
Используя избыточную фотоэлектрическую энергию для производства горячей воды, комплект помогает увеличить собственное потребление солнечной энергии, сократить ненужный импорт из сети и повысить финансовую отдачу от бытовой солнечной системы.
